GreenICT : Membuat Cluster HPA (High Performance + Availability) dengan RaspberryPi. :: Infrastruktur IT yang ideal adalah yang performanya tinggi (high performance), dan selalu bisa diakses (high availability, resilient). Dulu, ini cuma bisa menjadi kenyataan dengan membeli perangkat keras yang mahal, dan software pendukungnya yang kadang malah lebih mahal lagi. Kini, kita bisa membangunnya dengan menggunakan RaspberryPi 🙂 Hemat energi, performa tinggi, hemat space / tempat, hemat harga juga.

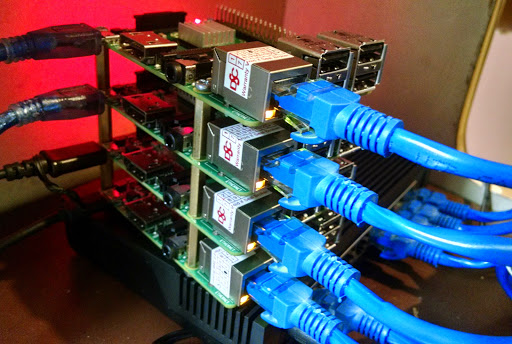

Infrastruktur web berbasis Cluster HPA di RaspberryPi terdiri dari :
# Load-balancer (HAproxy) : port 80 : berfungsi mengatur distribusi beban kerja, agar merata ke semua Edge server yang ada. Juga mendeteksi server yang down, dan otomatis tidak menyertakannya dalam distribusi kerja.
# keepalived : mendeteksi jika ada load-balancer yang down, lalu otomatis mengalihkan ke load-balancer lainnya.
# Edge server (Varnish) : port 6081 : melayani sebanyak mungkin request yang masuk, agar tidak membebani Webserver. Membantu memberikan waktu respons yang tercepat.
# Webserver (Apache + PHP) : port 6080 : melayani request yang masuk dari Varnish dengan secepat mungkin.
# Database (MySQL) : menyimpan data yang dibutuhkan oleh web-apps.
Untuk membangunnya, silakan ikuti panduan terlampir.
Dengan menghidup / matikan Varnish, maka kita bisa mengatur berapa jumlah RaspberryPi yang akan ikut serta dalam benchmark.Â
Terlampir adalah hasil benchmark yang saya lakukan :
1 x RaspberryPi = 760 hits/detik
2 x RaspberryPi = 1100 hits/detik
3 x RaspberryPi = 1250 hits/detik
4 x RaspberryPi = 1260 hits/detik
Ternyata, RaspberryPi bisa melayani sampai ratusan hits/detik 🙂
Luar biasa untuk sebuah komputer yang hanya menggunakan daya sebesar 5 watt 🙂 (y) 🙂
Namun, ada yang aneh….. hasil benchmark seperti tertahan di kisaran 1200 hits/detik. Tidak bisa lebih lagi dari itu, walaupun jumlah RaspberryPi yang disertakan di benchmark terus ditambah. Kenapa ini ? 🙂
Setelah saya investigasi selama beberapa waktu…..ternyata, laptop saya, yang melakukan benchmark ke Cluster HPA ini, koneksi LAN nya hanya 100 Mbps :DÂ
Alhasil, cukup 2 RaspberryPi saja sudah sukses menghabiskan seluruh bandwidth 100 Mbps yang ada tersebut 😉 oalah, he he
Jadi, saya akan beli nanti perangkat LAN dengan bandwidth 1 Gbps, dan mengulang lagi benchmark ini.Â
Penasaran juga ya…. 🙂
==================
CATATAN
Pada saat ini ada satu kelemahan RaspberryPi 2, yaitu tidak mampu melayani kecepatan akses yang mencapai ribuan session per detik. Maksimum hanya sekitar 800 session/detik.
Bottleneck ini saya temukan ketika bingung karena HAproxy mentok performanya di sekitar 800 session/detik saja. Nyaris tidak berbeda dengan performa Varnish.
Ketika saya teliti, ternyata ada proses bernama ksoftirqd, yang menggunakan 100% CPU #1.Â
ksoftirqd menjadi overload begini ternyata karena terlalu deras interrupt dari port network… saya temukan ini dengan melihat isi /proc/interrupt
Alhasil, benchmark diatas saya lakukan dengan HAproxy yang berada di komputer lainnya. Sehingga, seluruh kapasitas pemrosesan network di RaspberryPi bisa dimanfaatkan oleh Varnish (tidak terbagi dengan HAproxy)
Jadi, untuk saat ini, RaspberryPi belum cocok digunakan sebagai load-balancer dengan traffic yang sangat tinggi.Â
Demikian, semoga bermanfaat 🙂
# =====================
# EXECUTE ON ALL RPI
### config
# GreenPi-1 = 192.168.1.171 Â
# GreenPi-2 = 192.168.1.172Â
# GreenPi-3 = 192.168.1.173Â
# GreenPi-4 = 192.168.1.174Â
# Install all the software : Apache, MySQL, PHP, Varnish, HAproxy, keepalived; total approx. 150 MB
apt-get install phpmyadmin mysql-server haproxy screen telnet htop iftop keepalived
# Varnish on Debian wheezy (7.x) is too old & buggy (3.0.2, child process kept dying),Â
# we'll need to install straight from source
apt-get install automake libtool python-docutils libpcre++-dev libncurses5-dev libreadline-dev
wget http://repo.varnish-cache.org/debian/pool/varnish-4.0/v/varnish/varnish_4.0.3.orig.tar.gz
tar xzvf varnish_4.0.3.orig.tar.gz
cd varnish-4.0.3
sh autogen.sh
sh configure
make
make install
useradd varnishd
ldconfig -n /usr/local/lib/
# ========
# Varnish config file : /etc/varnish/default.vcl
vcl 4.0;
backend default {
  .host = "127.0.0.1";
  .port = "6080";
# ========
# Varnish init script : /etc/init.d/varnish
DAEMON=/usr/local/sbin/varnishd
==============================
# Restart Varnish
/etc/init.d/varnish restart
# ========
# Apache config file : /etc/apache2/ports.conf
# run apache on port 6080
NameVirtualHost *:6080
Listen 6080
# ========
# Apache config file : /etc/apache2/sites-enabled/000-default
<VirtualHost *:6080>
# ========
# PHP5 config file : /etc/php5/apache2/php.ini
session.cache_limiter = public
==============================
# Restart Apache
/etc/init.d/apache2 restart
# Let's use WordPress as the web-app, just to make thing simple in this example
cd /var/www
wget https://wordpress.org/latest.tar.gz
tar xzvf latest.tar.gz
cp wordpress/wp-config-sample.php wordpress/wp-config.php
# edit wordpress' config file
vi wordpress/wp-config.php
# disable forced redirect to port 80
vi wp-content/themes/twentyfifteen/functions.php
# then put this on the 2nd line :
# Â Â Â remove_filter('template_redirect','redirect_canonical');
# then open http://GreenPi-1/wordpress/ to finish WordPress setup
# ========
# HAproxy default file : /etc/default/haproxy
ENABLED=1
# ========
# HAproxy config file : /etc/haproxy/haproxy.cfg
global
    log 127.0.0.1  local0
    log 127.0.0.1  local1 notice
    #log loghost   local0 info
    maxconn 4096
    #chroot /usr/share/haproxy
    user haproxy
    group haproxy
    daemon
    #debug
    #quiet
nbproc 2
defaults
    log   global
    mode   http
    option  httplog
    option  dontlognull
    retries 3
    contimeout    5000
    clitimeout    50000
    srvtimeout    50000
listen  GreenPies 192.168.1.170:80
    cookie  SERVERID rewrite
    balance roundrobin
    server  web1 192.168.1.171:6081 cookie app1inst1 check inter 2000 rise 2 fall 5
    server  web2 192.168.1.172:6081 cookie app1inst2 check inter 2000 rise 2 fall 5
    server  web3 192.168.1.173:6081 cookie app1inst3 check inter 2000 rise 2 fall 5
    server  web4 192.168.1.174:6081 cookie app1inst4 check inter 2000 rise 2 fall 5
listen  stats  192.168.1.170:81
    mode       http
    log       global
    maxconn 10
    clitimeout    100s
    srvtimeout    100s
    contimeout    100s
    timeout queue  100s
    stats enable
    stats hide-version
    stats refresh 30s
    stats show-node
    stats auth admin:password
    stats uri  /haproxy?stats
# ===========================
# Create a Virtual IP address on ALL RPI,
# for HAproxy to listen toÂ
ifconfig eth0:0 192.168.1.170 netmask 255.255.255.0 up
echo "net.ipv4.ip_nonlocal_bind=1" >> /etc/sysctl.confÂ
sysctl -p
# ========
# keepalived config file : /etc/keepalived/keepalived.conf
vrrp_script chk_haproxy { Â Â Â Â Â Â
    script "killall -0 haproxy"   # cheaper than pidof
    interval 2            # check every 2 seconds
    weight 2             # add 2 points of priority if OK
}
vrrp_instance VI_1 {
    interface eth0
    state MASTER
    virtual_router_id 51
    priority 101          # same priority for all nodes
    virtual_ipaddress {
      192.168.1.170
    }
    track_script {
      chk_haproxy
    }
}
# ======================
# ===========================
# Make all the changes effective
a2enmod expires
/etc/init.d/apache2 restart
/etc/init.d/varnish restart
/etc/init.d/haproxy restart
# ================
# Let's benchmark !
ab -c 100 -n 20000 http://192.168.1.170/wordpress/
# HAproxy stats available on http://192.168.1.170:81/haproxy?stats
# =====================================
